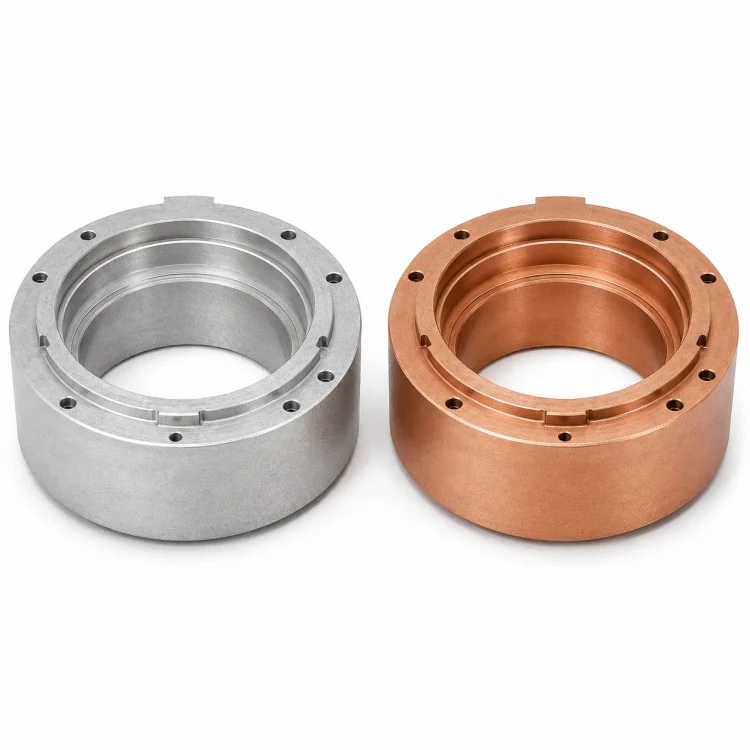

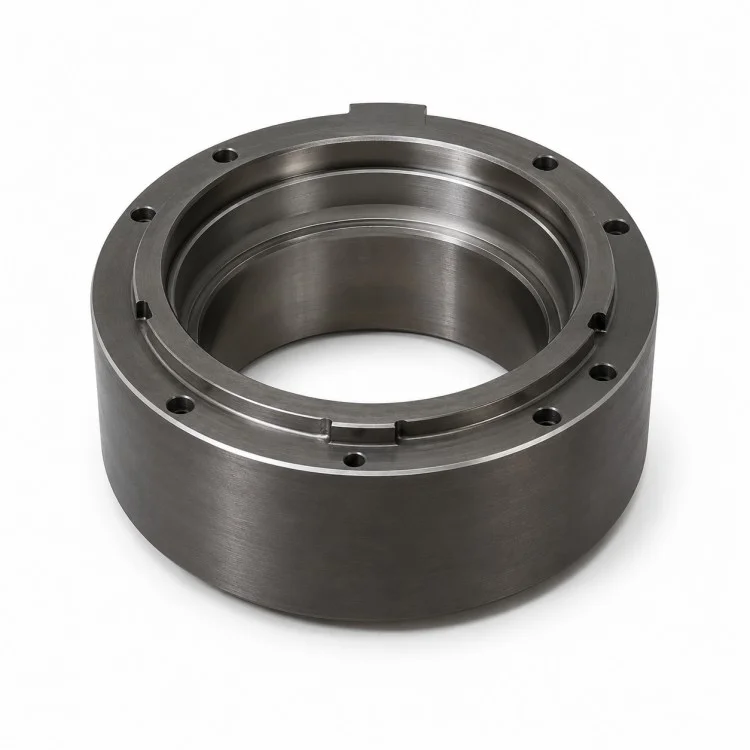

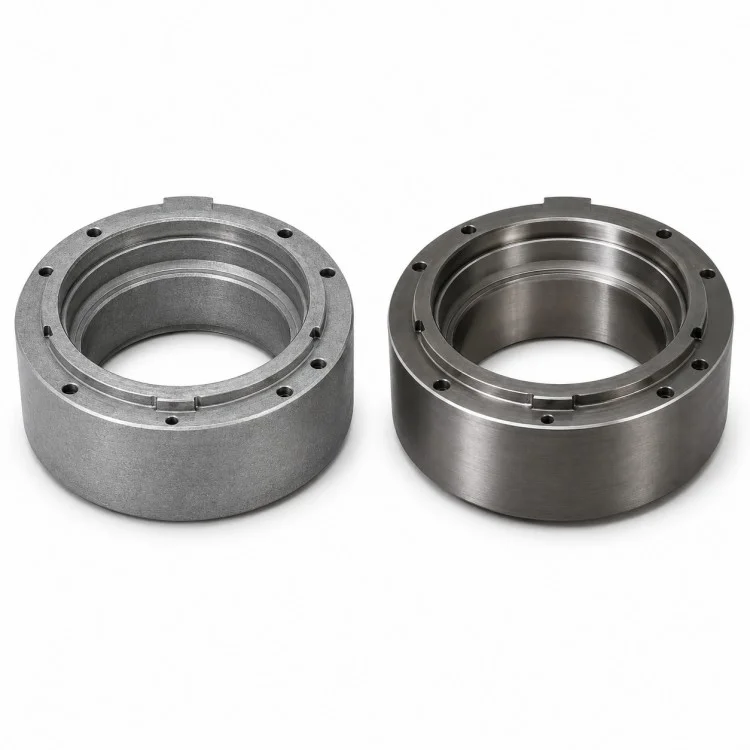

Precisie CNC-gefreesd ringvormig lagerhuis

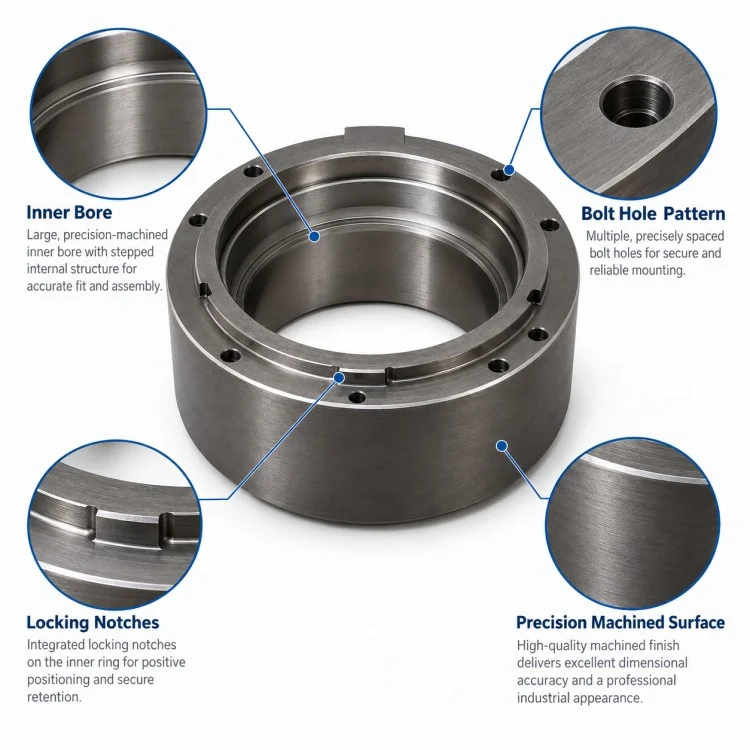

Xiangxing Xin produceert precisie CNC-gefreesde ringvormige lagerbehuizingen als directe fabrikant voor OEM-assemblages waarbij meerdere concentrische oppervlakken moeten samenwerken binnen één cirkelvormig onderdeel. De grote centrale opening is omgeven door getrapte interne diameters en schouders die zitplaatsen, plaatsings- of spelingszones kunnen bieden voor lagers, bussen, afdichtingen of andere cilindrische, passende delen.

Het buitenste ringvormige lichaam omvat een reeks montagegaten die rond de omtrek zijn aangebracht. Hun diameter, aantal en boutcirkelpositie kunnen de lay-out van de apparatuur van de klant volgen. Lokale inkepingen, verhoogde lipjes of onderbroken ringkenmerken kunnen ook worden opgenomen wanneer het ontwerp oriëntatie, vergrendeling of uitlijning vereist.

Voor dit type behuizing is de relatie tussen hoofdboring, binnenschouders, buitendiameter en montagegatenpatroon belangrijker dan welke afmeting dan ook afzonderlijk bekeken. Een stabiel rotatiereferentiepunt is daarom handig bij het plannen van draai-, kotter- en nagatbewerkingen.

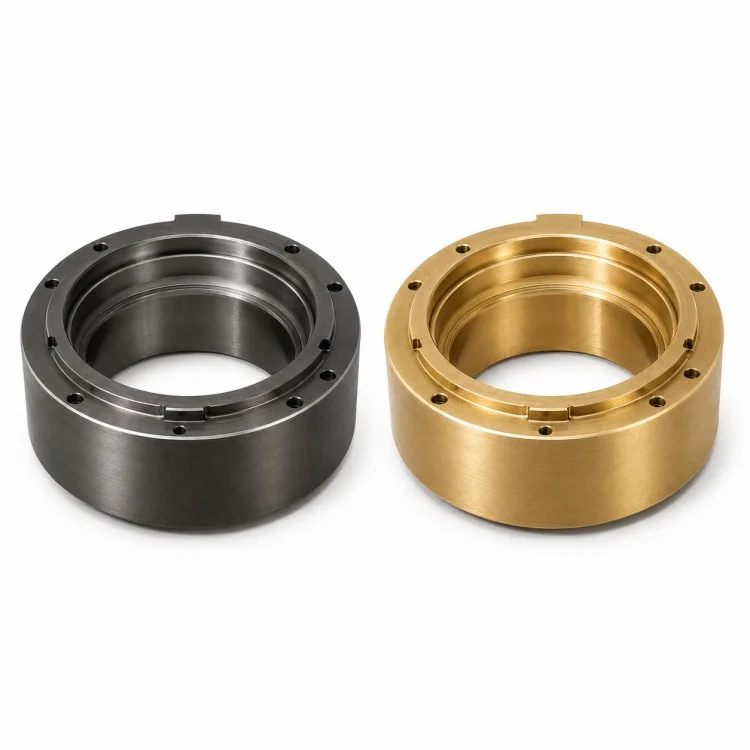

Afhankelijk van de toepassing kan worden gedacht aan roestvrij staal, koolstofstaal, gelegeerd staal, aluminiumlegeringen, messing of andere bewerkbare metalen. Als het project een lagerzitting of afdichtingsinterface omvat, moeten de uiteindelijke tolerantie- en oppervlakteafwerkingsvereisten vóór productie worden bevestigd aan de hand van de technische tekening.

Xiamen Xiangxing Xin Industrie en Handel Co., Ltd.kan inspectie organiseren rond de boringdiameter, getrapte zittingpositie, concentriciteitsgerelateerde afmetingen, locatie van montagegaten en functionele pasvlakken. Dit maakt het onderdeel geschikt voor niet-standaard machines waarbij betrouwbare uitlijning en herhaalbare montage belangrijker zijn dan het gebruik van een catalogusbehuizing.

Specificaties

Productvoordelen

Meerstapsboring in één behuizing

Verschillende interne diameters en schouders kunnen in hetzelfde ringvormige lichaam worden geïntegreerd, waardoor één component verschillende locatie-, ondersteunings- of vrije zones kan accommoderen.

Concentrische functionele oppervlakken

De hoofdboring, getrapte zittingen en buitenste cilindrische onderdelen kunnen worden gepland rond een gemeenschappelijke rotatiereferentie wanneer de toepassing uitlijning tussen bijpassende componenten vereist.

Indeling voor omtrekmontage

Er kunnen meerdere gaten rondom de behuizing worden aangebracht volgens de boutcirkel van de apparatuur, in plaats van beperkt te zijn tot een standaard montagepatroon.

Compacte cirkelvormige structuur

Het ringvormige ontwerp biedt een grote centrale opening terwijl er voldoende omringend materiaal overblijft voor het lokaliseren van oppervlakken en montagevoorzieningen.

Flexibele lokale functies

Sleuven, lipjes, reliëfs of kleine vergrendelingsdetails kunnen worden toegevoegd waar de daadwerkelijke montage oriëntatie- of anti-rotatiefuncties vereist.

Productvergelijking

Voor een nauwkeurig CNC-gefreesd ringvormig lagerhuis is het belangrijkste voordeel ten opzichte van een algemene catalogusbehuizing de mogelijkheid om de volledige interne stapel- en montage-interface rond de apparatuur van de klant te definiëren.

Veelgestelde vragen

Vraag 1: Kan de interne getrapte boring worden geproduceerd volgens onze lager- of mouwafmetingen?

Ja. De boringdiameters, schouderposities en zitdieptes kunnen de goedgekeurde tekening en de daadwerkelijke bijpassende componenten volgen.

Vraag 2: Kan het patroon van de montagegaten worden gewijzigd?

Ja. Het aantal gaten, de diameter en de positie van de boutcirkel kunnen worden geproduceerd volgens de apparatuurindeling van de klant.

Vraag 3: Kan de behuizing meerdere lager- of afdichtingslocaties bevatten?

Mogelijk wel. Er kunnen meerdere getrapte gebieden worden bewerkt als de tekening aparte locatie- of zitzones vereist.

Vraag 4: Vereist de middenboring altijd een nauwe tolerantie?

Nee. Verschillende secties kunnen verschillende functies hebben. Lagerzittingen, spelingboringen en afdichtingsgebieden moeten elk hun eigen functionele vereisten volgen.

Vraag 5: Kunnen er lokale inkepingen of lipjes worden toegevoegd?

Ja. Deze functies kunnen worden toegevoegd voor oriëntatie, vergrendeling of positionering, indien duidelijk gedefinieerd in de technische tekening.

Vraag 6: Welke informatie moet voor een offerte worden verstrekt?

Geef de tekening of het 3D-model, het materiaal, de hoeveelheid, de kritische boringen, informatie over de montagegaten, oppervlaktevereisten en toepassingsdetails op.

Vraag 7: Kan er een prototype worden gemaakt vóór de herhalingsproductie?

Ja. Voor nieuwe ringvormige behuizingen kan monsterverificatie helpen bij het bevestigen van de vereisten voor pasvorm, montage en assemblage voordat herhaalde hoeveelheden worden vrijgegeven.

Directe fabrieksvoordelen

Voor grote ringvormige componenten gebruikt Xiamen Xiangxing Xin Industry and Trade Co., Ltd. de Xiangxing Xin-bewerkingsworkflow ter ondersteuning van projecten op het gebied van precisie-CNC-gefreesde ringvormige lagerbehuizingen, van de beoordeling van de boringlay-out tot de herhaalde productie.

Interne Stack-Up-beoordeling

In plaats van slechts één boringdiameter te controleren, kan het bewerkingsteam de volledige reeks interne treden, schouders en plaatsingsoppervlakken als één montagestapel bekijken.

Coördinatie van draai- en gatenpatronen

Cirkeldraaien en omtrekboren kunnen samen worden gepland, zodat het montagepatroon correct gerelateerd blijft aan de hoofdboring.

Geschikt voor niet-standaard lagerinterfaces

Klanten zijn niet beperkt tot standaard catalogusbehuizingen. Boringdiameter, zitdiepte, behuizingshoogte en montagegatverdeling kunnen het echte uitrustingsontwerp volgen.

Functionele pasvormfocus

Inspectie kan onderscheid maken tussen lagerpassingen, spelingsgebieden en algemene structurele oppervlakken in plaats van onnodige nauwe toleranties aan elk kenmerk toe te kennen.

Prototypeverificatie voor nieuwe assemblages

Voor nieuwe machineprojecten kunnen monsters worden gebruikt om de lagerzitting, de montage van de behuizing en de omringende speling te verifiëren voordat de productie wordt herhaald.

Flexibele productieroute

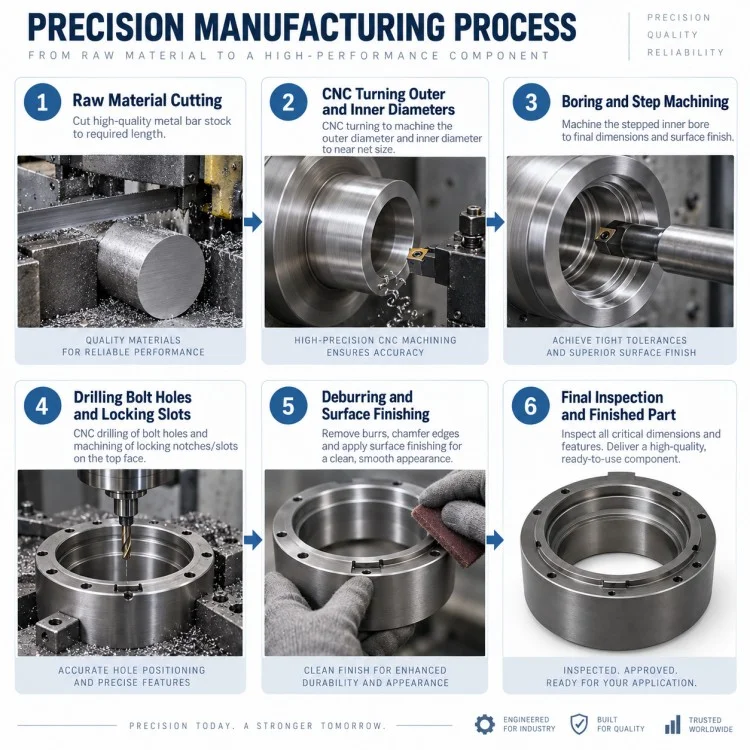

Xiangxing Xin kan draaien, kotteren, boren, frezen, optionele warmtebehandeling en oppervlakteafwerking coördineren op basis van de werkelijke geometrie en het materiaal.
