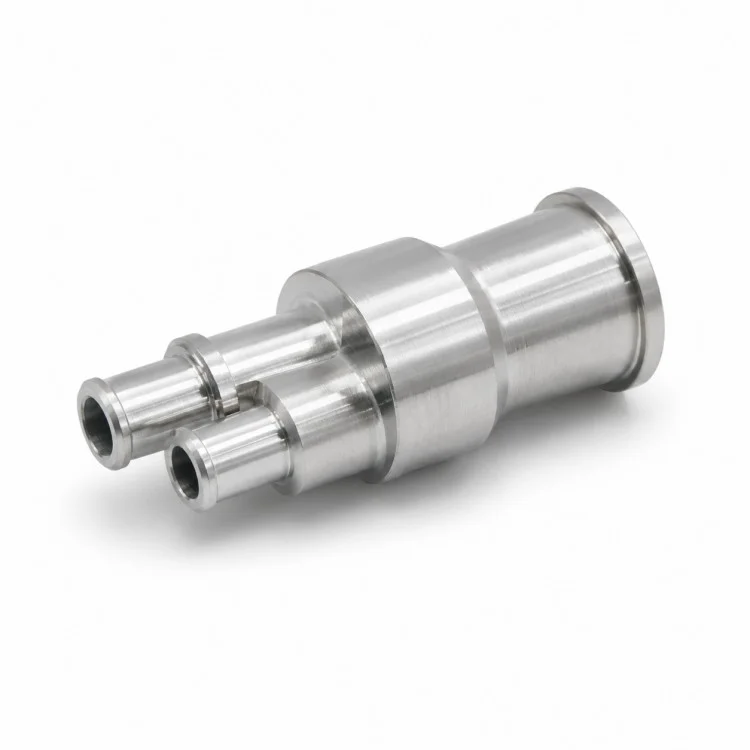

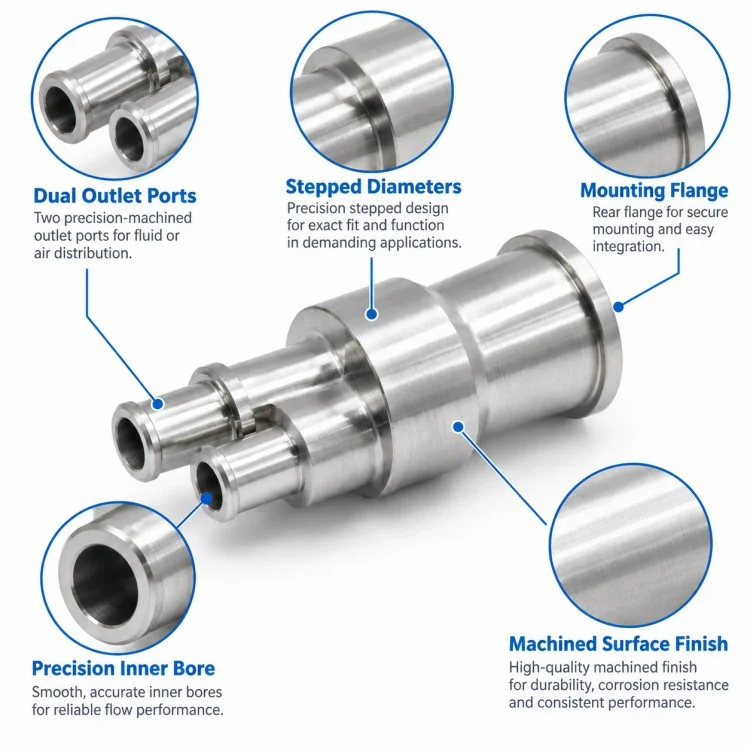

Xiangxing Xin is een fabrikant van precisie-CNC-gefreesde dual-port spruitstukconnectoren voor compacte componenten waarbij twee doorgangen, meerdere diameters en verschillende montagereferenties in één machinaal bewerkte behuizing moeten worden geïntegreerd. De dubbele poorten aan de voorkant kunnen worden aangesloten op bijpassende buizen, hulzen of andere door de klant ontworpen componenten, terwijl het grotere getrapte lichaam structurele ondersteuning en positioneringsoppervlakken biedt.
De twee poorten zijn niet eenvoudigweg herhaalde cilindrische kenmerken. Hun hartafstand, relatieve hoogte, boringgrootte en relatie tot het hoofdlichaam kunnen de stroomafwaartse montage rechtstreeks beïnvloeden. Om deze reden moeten machinale bewerking en inspectie de sectie met twee poorten als één functionele kenmerkgroep behandelen in plaats van elke opening afzonderlijk te controleren.
Achter het poortgebied gaat het onderdeel door verschillende diameters voordat het de achterflens bereikt. Deze schouders kunnen installatiereferenties, insteeklimieten of aansluitposities binnen een groter mechanisch systeem bieden. De achterflens kan ook worden gebruikt als axiale aanslag of montagereferentie, afhankelijk van het klantontwerp.
Materiaal- en proceskeuze moeten de feitelijke werkomgeving volgen. Aluminiumlegeringen zijn geschikt waar een lager gewicht en een goede bewerkbaarheid belangrijk zijn, terwijl materialen op basis van roestvrij staal, gelegeerd staal, messing of koper kunnen worden geselecteerd vanwege verschillende vereisten op het gebied van sterkte, corrosie, geleidbaarheid of toepassing. Oppervlaktebehandeling en aanvullende afwerking kunnen worden geregeld volgens de bevestigde specificatie.
Voor productiecontrole isXiamen Xiangxing Xin Industrie en Handel Co., Ltd.kan de inspectie richten op de hartafstand van de twee poorten, individuele boringafmetingen, getrapte buitendiameters, schouderlocaties, flenspositie en andere door de tekening gedefinieerde paringskenmerken, waardoor het voltooide onderdeel met minder maataanpassingen in de assemblage van de klant kan komen.
| Parameter | Details |
| Productnaam | Precisie CNC-gefreesde spruitstukconnector met dubbele poort |
| Merk | Xiangxing Xin |
| Bedrijf | Xiamen Xiangxing Xin Industrie en Handel Co., Ltd. |
| Structuur | Geïntegreerde, machinaal bewerkte behuizing met twee poorten |
| Hoofdproces | CNC Draaien/Frezen/Draaifrezen |
| Poorthoeveelheid | 2 of volgens tekening |
| Poortdiameter | Volgens tekening |
| Havencentrum afstand | Volgens klantontwerp |
| Interne boring | Bewerkt tot de vereiste diameter en diepte |
| Lichaamsstructuur | Meerstaps cilindrisch lichaam |
| Achterste functie | Flens/schouder zoals gespecificeerd |
| Materiaal | Aluminium, roestvrij staal, koolstof-/gelegeerd staal, messing, koper, enz. |
| Algemene tolerantie | Typisch ±0,01 mm |
| Kritische tolerantie | Kan strakker worden gecontroleerd volgens tekeningvereisten |
| Oppervlakteruwheid | Ra3,2 / 1,6 / 0,8 / 0,4 zoals vereist |
| Oppervlaktebehandeling | Volgens materiaal en toepassing |
| Tekenformaten | PDF, DWG/DXF, STEP/IGES, SolidWorks |
| MOQ | 1 stuk |
| Doorlooptijd prototype | Normaal gesproken 3-5 dagen |
Er zijn twee verbindingsdoorgangen opgenomen in één machinaal bewerkte behuizing, waardoor het aantal afzonderlijke componenten dat nodig is bij assemblages die rond een geïntegreerde connector zijn ontworpen, wordt verminderd.
De positionele relatie tussen beide poorten kan worden bewerkt en geïnspecteerd als een functionele groep, wat vooral belangrijk is wanneer ze rechtstreeks verbinding maken met een ander onderdeel met dubbele poorten.
Het getrapte lichaam biedt verschillende mogelijke lokalisatieoppervlakken. Afhankelijk van de klanttekening kunnen verschillende diameters en schouders worden toegewezen aan insteek-, ondersteunings-, afdichtings- of axiale positioneringsfuncties.

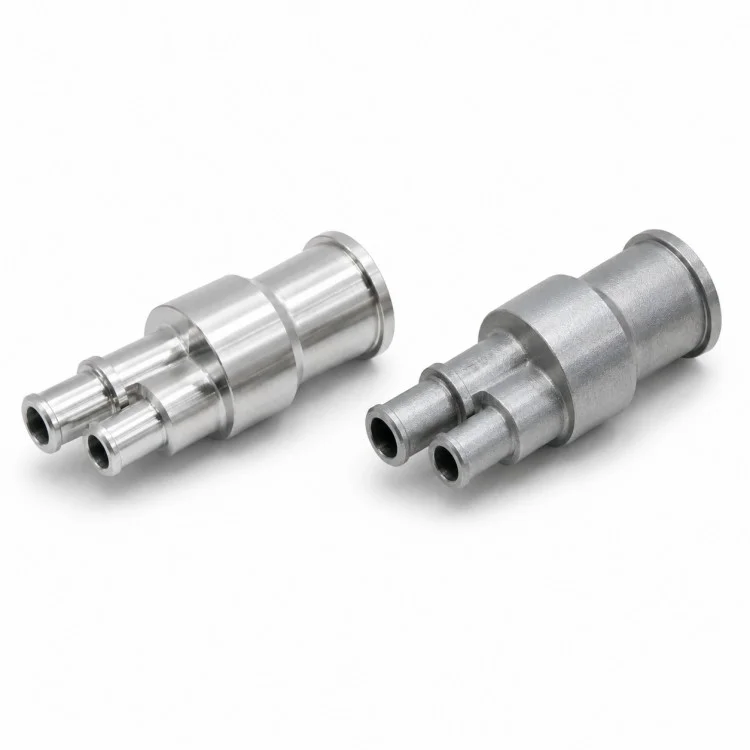

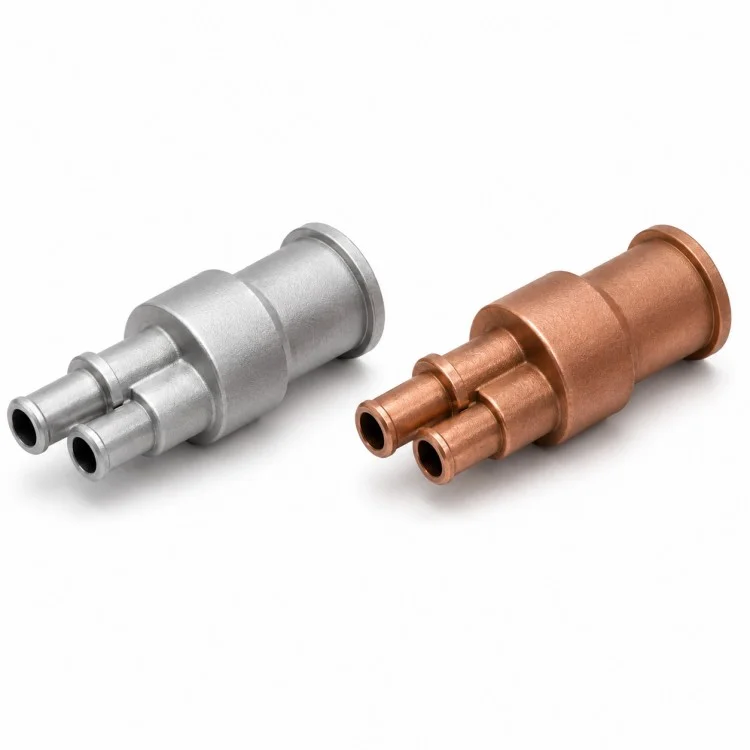

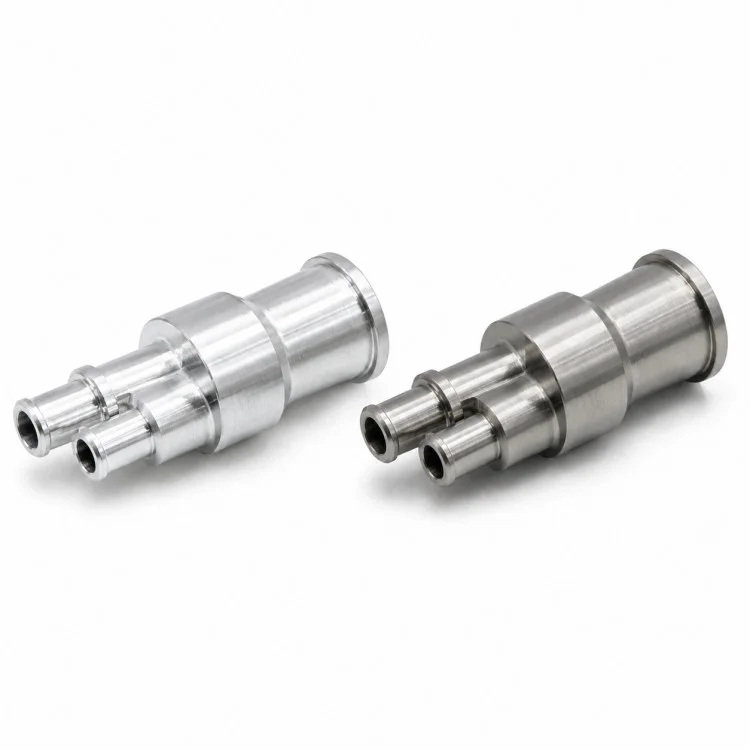

Hetzelfde structurele concept kan worden geproduceerd in verschillende bewerkbare metalen, afhankelijk van sterkte, gewicht, corrosieweerstand, geleidbaarheid en gebruiksomgevingseisen.
Voor een nauwkeurig CNC-gefreesde Dual-Port Manifold Connector kan de inspectie zich concentreren op afmetingen die de daadwerkelijke montage beïnvloeden, in plaats van onnodig nauwe toleranties op elk oppervlak toe te passen.
| Vergelijkingsitem | Machinaal bewerkte behuizing uit één stuk met dubbele poort | Meerdelige connectorconstructie |
| Hoofdstructuur | Geïntegreerd | Meerdere afzonderlijke componenten |
| Haven Positie | Bewerkt in één lichaam | Beïnvloed door montage |
| Centrum afstand | Direct aangestuurd tijdens de bewerking | Kan montageafwijkingen accumuleren |
| Componenthoeveelheid | Lager | Hoger |
| Montagewerkzaamheden | Verminderd | Meer montagestappen |
| Gezamenlijke interfaces | Minder | Meer verbindingsinterfaces |
| Aangepaste geometrie | Gemakkelijk te volgen OEM-tekening | Afhankelijk van beschikbare standaardcomponenten |
| Onderhoud | Meestal wordt het hele lichaam vervangen | Afzonderlijke onderdelen kunnen worden vervangen |
Ja. De twee passages hoeven niet identiek te zijn. Poortdiameter, diepte, wanddikte en hartafstand kunnen allemaal de klanttekening volgen.
Ja. De hartafstand kan worden beschouwd als een kritische functionele dimensie wanneer deze rechtstreeks van invloed is op de installatie van passende onderdelen.
Materiaal kan worden geselecteerd op basis van de toepassing, inclusief aluminiumlegeringen, roestvrij staal, koolstof- of gelegeerd staal, messing, koper en andere bevestigde bewerkbare materialen.
Xiangxing Xin kan de productie van prototypen ondersteunen vanaf 1 stuk voor op tekeningen gebaseerde aangepaste componenten.
Betalingsvoorwaarden en beschikbare betalingsmethoden worden bevestigd in de offerte of proformafactuur op basis van de bestelwaarde en samenwerkingsfase. Neem contact met ons op voor de toepasselijke optie voor uw bestelling.
Handig zijn 2D-tekeningen in PDF- of DWG/DXF-formaat en 3D-bestanden zoals STEP, IGES of SolidWorks. Vermeld ook het materiaal, de hoeveelheid, de kritische toleranties en de eisen aan de oppervlaktebehandeling.
Voor OEM-connector- en spruitstukprojecten biedt Xiamen Xiangxing Xin Industry and Trade Co., Ltd. Xiangxing Xin directe productieondersteuning voor de precisie CNC-gefreesde Dual-Port Manifold Connector, waaronder het beoordelen van tekeningen, draaien, frezen, inspectie en herhaalde productie.

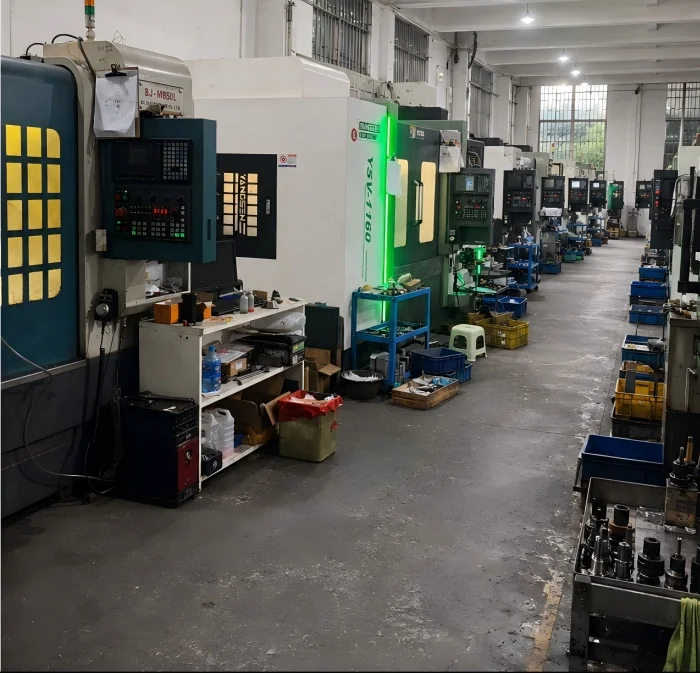

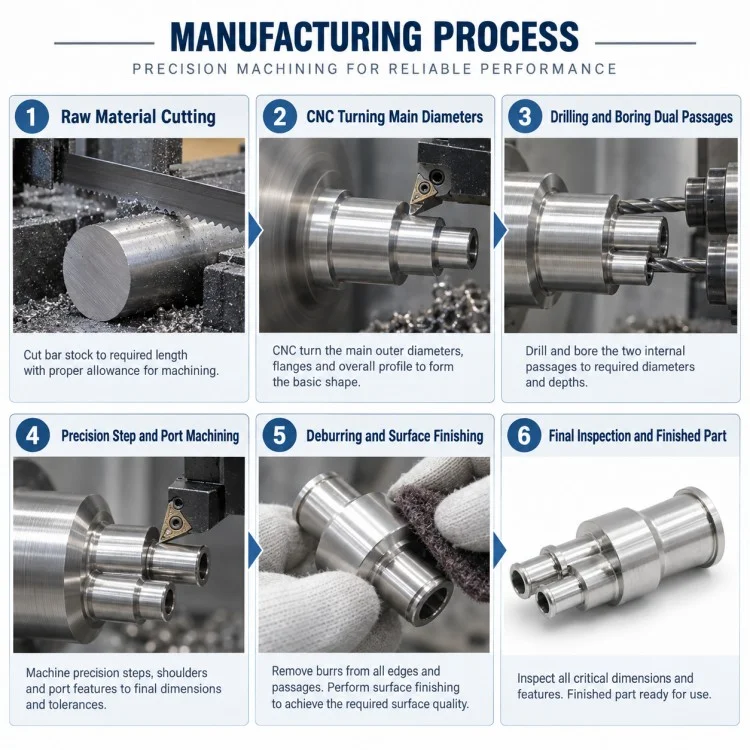

De fabriek is uitgerust met CNC-draaibanken en draaifreesmachines, waardoor het mogelijk is om concentrische cilindrische oppervlakken te combineren met offsetgaten, dubbele poorten en extra bewerkte details in een gecoördineerd proces.
De 3-assige, 4-assige en 5-assige bewerkingscapaciteit biedt extra flexibiliteit wanneer een connectorlichaam zijgaten, schuine kenmerken, onregelmatige poortposities of secundaire freesvereisten bevat.
MOQ kan beginnen vanaf 1 stuk, waardoor het voor klanten gemakkelijker wordt om de poortpassing, hartafstand en assemblagerelaties te verifiëren voordat ze zich binden aan productiehoeveelheden.
Algemene bewerkingen kunnen doorgaans ±0,01 mm bereiken, terwijl geselecteerde kritische gebieden kunnen worden geëvalueerd voor strengere eisen van ±0,005–0,002 mm op basis van materiaal, geometrie en inspectieomstandigheden.
In plaats van zich alleen op het uiterlijk te concentreren, kan inspectie prioriteit geven aan functionele dimensies zoals poortdiameter, hartafstand, concentriciteit, schouderlocatie en pasvlakken.
Voor geschikte projecten met bevestigde tekeningen en materialen kan de productie van monsters doorgaans binnen 3 tot 5 dagen worden geregeld, waardoor OEM-klanten de ontwerpverificatiecyclus kunnen verkorten.
