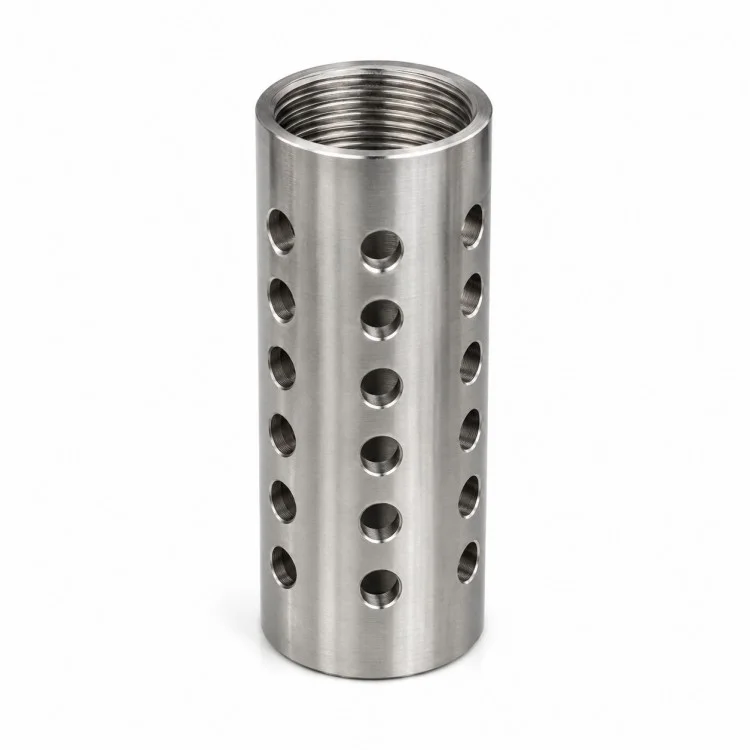

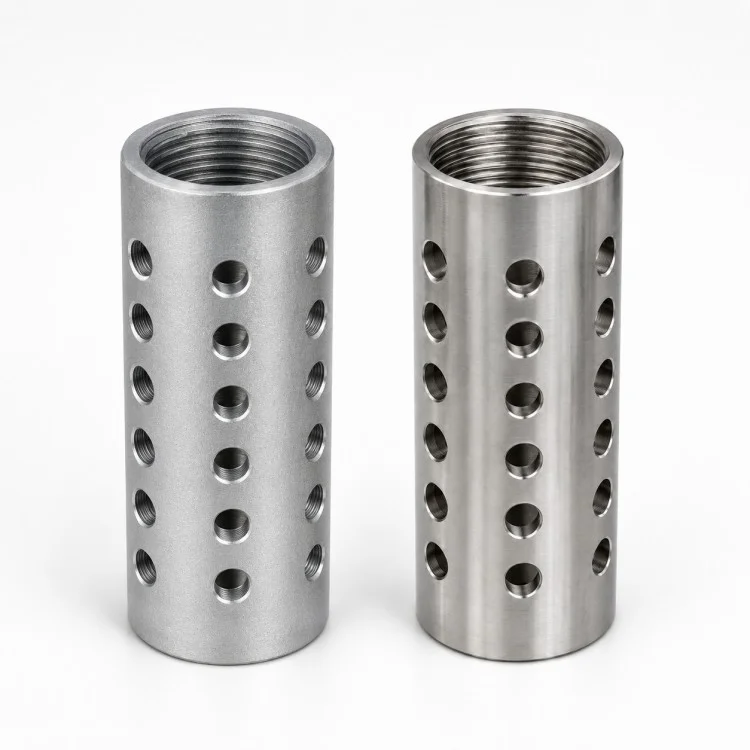

CNC-gefreesde geperforeerde mouw met schroefdraad

Xiangxing Xinis een leverancier van CNC-gefreesde componenten met geperforeerde schroefdraadhulzen voor OEM-assemblages. Het cilindrische ontwerp combineert een axiale boring, een opening met interne schroefdraad en meerdere rijen radiale gaten. Er kunnen productievereisten worden gedefinieerd rond schroefdraadaangrijping, passende afmetingen en de relatie tussen het gatenpatroon en de assemblagedatums.

Maatwerk omvat de lengte van de huls, de buitendiameter, de boring, de wanddikte, de draadspecificatie en de diameter en afstand van de zijgaten. Gatranden en draadingangen kunnen volgens de tekening worden ontbraamd of afgeschuind om het hanteren en monteren te vergemakkelijken.

Materiaal en oppervlakteafwerking worden geselecteerd op basis van de gebruiksomgeving en de bijbehorende componenten. Ons technische team kan uw tekeningen of monsters vóór de offerte beoordelen, zodat u de toegang tot de bewerking, de risico's op vervorming van dunne wanden en de inspectievereisten kunt identificeren.

Specificaties

Producteigenschappen

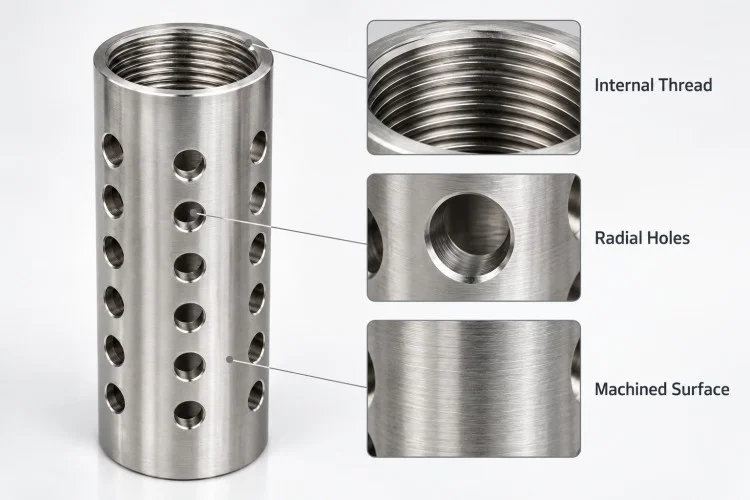

Interne draadverbinding

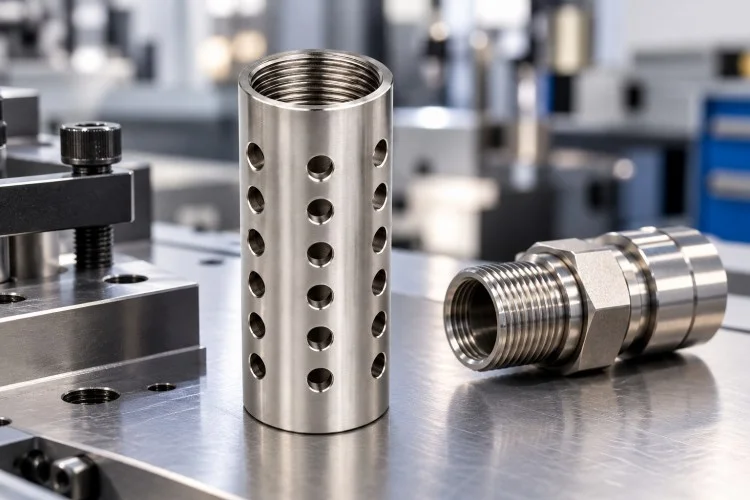

De opening met schroefdraad biedt een passende interface voor een corresponderend onderdeel. Draaddiepte, passing en ingangsafschuining kunnen worden gespecificeerd om te passen bij het assemblageontwerp.

Configureerbaar zijgatenpatroon

Er kunnen meerdere rijen radiale gaten worden aangebracht, passend bij het ontwerp. Hun functie – zoals toegang, doorgang of positionering – wordt bepaald door de applicatie van de klant.

Gecontroleerde wanddikte

De boring en buitendiameter worden rond de vereiste wanddikte machinaal bewerkt. Voor dunnere secties worden de bewerkingsvolgorde en de werkstukopspanning herzien om vervorming te beperken.

Gedefinieerde randvoorwaarden

Kruispunten van zijgaten en draadingangen vereisen aandacht tijdens het ontbramen. Randeisen kunnen in het teken- en inspectieplan worden opgenomen.

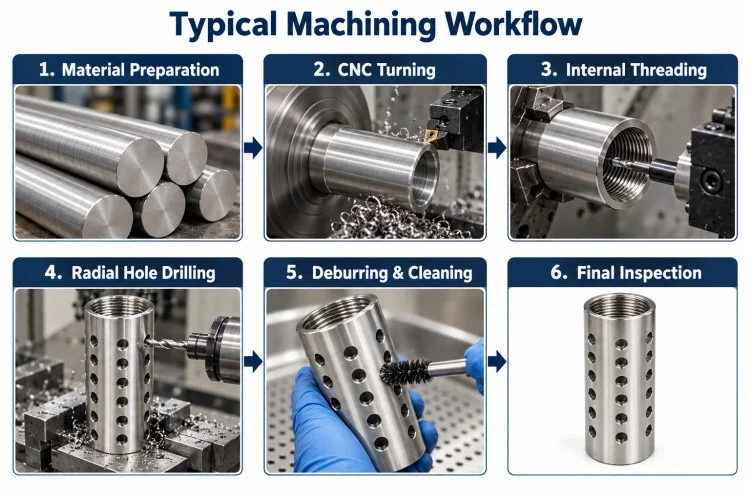

Productieproces

Tekening- en montagebeoordeling

Controleer vóór productie de draadspecificaties, gatverdeling, wanddikte en kritische aansluitafmetingen.

CNC draaien en kotteren

Bewerk de buitendiameter, eindvlakken en boring met behulp van een geschikte referentiestrategie. Voor de CNC-gefreesde geperforeerde schroefdraadhuls wordt de relatie tussen deze oppervlakken gecontroleerd volgens de tekening.

Draad- en zijgatbewerking

Maak de binnendraad en de radiale gaten in de juiste bewerkingsvolgorde. Waar nodig wordt indexering gebruikt om de gespecificeerde hoekgatposities vast te stellen.

Ontbramen en afwerken

Verwijder bramen van de randen van de gaten en interne kruispunten. Pas waar nodig de afgesproken afwerking toe, rekening houdend met het effect op de schroefdraadpassing en de uiteindelijke afmetingen.

Laatste inspectie

Controleer de gespecificeerde afmetingen, gatenindeling, schroefdraadacceptatie en oppervlakteconditie. Inspectiegegevens kunnen worden opgesteld op basis van de ordervereisten.

Veelgestelde vragen

Vraag 1: Kunnen de lay-out van de binnendraad en de zijgaten worden aangepast?

Ja. Specificeer de draadstandaard, diameter, steek, ingrijpingsdiepte en passing, samen met de diameter van de zijgaten, de afstand en de hoekposities. Wij beoordelen het ontwerp vóór de offerte.

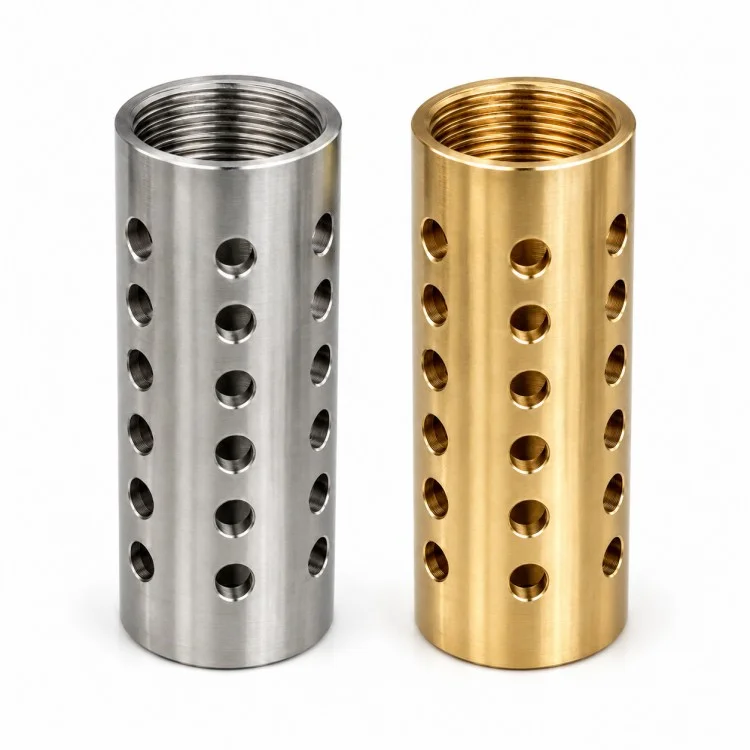

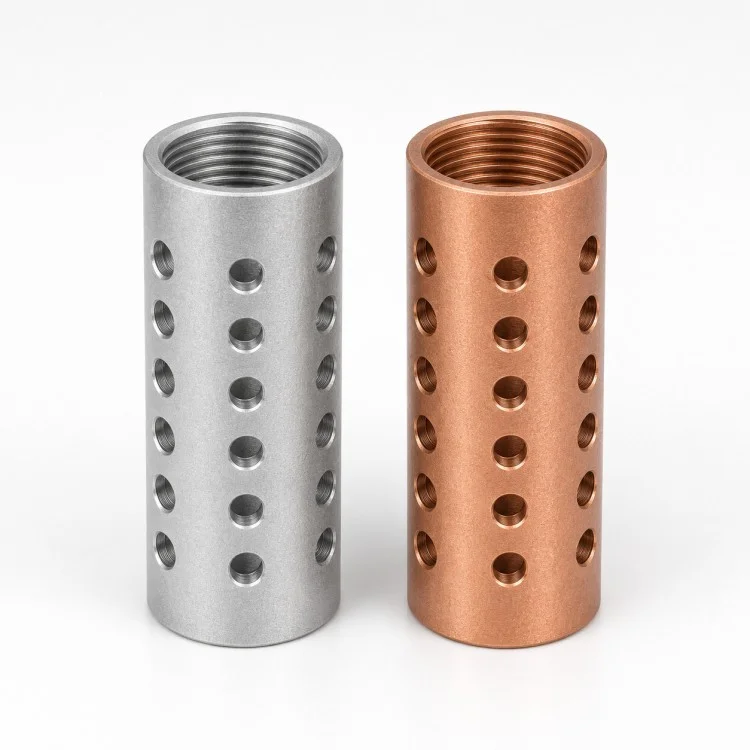

Vraag 2: Welke materialen kunt u voor deze hoes bewerken?

We kunnen roestvrij staal, aluminiumlegeringen, messing, koper, koolstofstaal, gelegeerd staal en andere bevestigde bewerkbare materialen evalueren. Bij de materiaalkeuze moet rekening worden gehouden met de gebruiksomgeving, sterkte en bijpassende componenten.

Vraag 3: Kunt u bramen verwijderen waar de zijgaten de boring raken?

Ja. Snijpunten van interne gaten worden meegenomen in de ontbraambeoordeling. Geef eventuele speciale vereisten voor interne randen, netheid of inspectietoegang aan, zodat we een geschikte methode kunnen bevestigen.

Q4: Wat is de minimale bestelhoeveelheid?

Voor op maat gemaakte CNC-gefreesde componenten ondersteunt Xiangxing Xin het starten met één monster. Prijzen en productieafspraken zijn afhankelijk van het materiaal, de structuur en de bewerkingsvereisten.

Vraag 5: Zijn monsters gratis voor nieuwe klanten?

We bieden een voorbeeld van een kostenteruggavebeleid voor de eerste samenwerking. Na technische beoordeling kunnen de materiaal- en arbeidskosten in eerste instantie in rekening worden gebracht en volledig worden terugbetaald wanneer een volgende productieorder wordt geplaatst. De afspraak wordt bevestigd in de offerte.

Q6: Welke informatie is nodig voor een offerte?

Gelieve een PDF- of DWG/DXF-tekening aan te leveren en, indien beschikbaar, een STEP-, IGES- of SolidWorks-model. Vermeld materiaal, hoeveelheid, schroefdraaddetails, kritische toleranties en afwerkingsvereisten. Als er geen tekeningen beschikbaar zijn, kunt u foto's of monsters sturen voor een gezamenlijk constructief ontwerp.

Directe fabrieksvoordelen

Engineering Review van kruisende kenmerken

Xiamen Xiangxing Xin Industry and Trade Co., Ltd. beoordeelt de relatie tussen schroefdraden, zijgaten en wanddikte om productieproblemen vóór de productie te helpen identificeren.

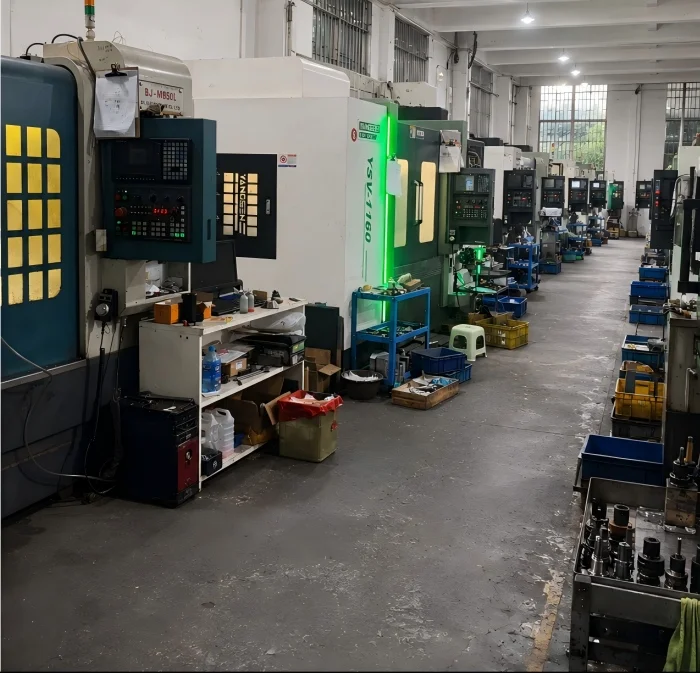

Draai- en freesmogelijkheden

CNC-draaien, bewerkingscentra, vijfassige apparatuur en draaifreesmogelijkheden ondersteunen de bewerking van cilindrische lichamen en verdeelde gatkenmerken.

Kwaliteitsdocumentatie

Ons bedrijf beschikt over ISO 9001- en IATF 16949-certificeringen voor kwaliteitsmanagementsystemen. Materiaalcertificaten en maatvoeringsrapporten kunnen per bestelling worden geregeld.

Ondersteuning van monster tot herhaalbestellingen

Begin met een monster om de pasvorm en structuur te verifiëren, en stel vervolgens overeengekomen tekeningrevisies en inspectie-eisen vast voor herhaalde productie.

Stuur ons voor uw CNC-gefreesde geperforeerde schroefdraadhulsproject de paringsvereisten en de verwachte hoeveelheid, zodat ons team een ​​geschikt productieplan kan beoordelen.
