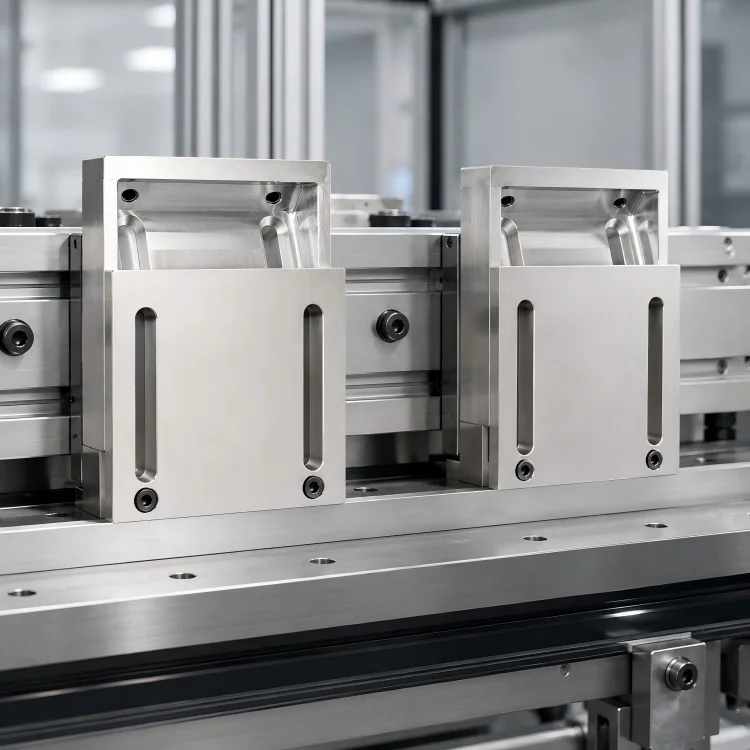

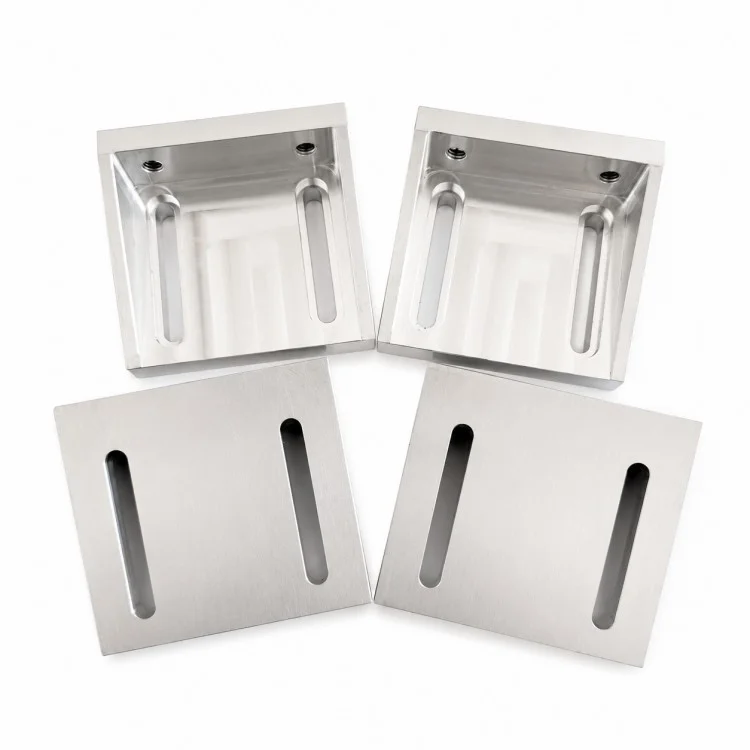

Als fabrikant van precisie-CNC-gefreesde bevestigingsplaten ondersteunt Xiangxing Xin gereedschaps- en opspanprojecten die verstelbare positionering, stabiele montageoppervlakken en niet-standaard gatindelingen vereisen. Langwerpige sleuven zorgen voor installatiebewegingen, terwijl vlakke bewerkte oppervlakken kunnen worden gebruikt als montage-, positionerings-, ondersteunings- of klemreferentie.
Afhankelijk van het armatuurontwerp kan de plaat verzonken zakken, draadgaten, verzinkingsgaten, plaatsingsgaten en extra montagevoorzieningen bevatten. Sleuflengte, sleufbreedte, afstand, plaatdikte en referentieoppervlakken kunnen allemaal worden geregeld volgens de goedgekeurde technische tekening, waardoor het onderdeel in specifieke machine- en gereedschapsindelingen past.
CNC-frezen is geschikt voor het produceren van vlakke oppervlakken, langwerpige sleuven, buitenprofielen en verzonken gebieden. Boren en tappen kunnen vervolgens worden gebruikt voor montagegaten, lokalisatieposities en schroefdraadvoorzieningen. Ontbramen, randbehandeling, reinigen en passende oppervlakteafwerking kunnen worden geregeld volgens de technische vereisten van het project.
Xiamen Xiangxing Xin Industry and Trade Co., Ltd. kan aluminiumlegeringen, roestvrij staal, koolstofstaal, messing en andere bewerkbare materialen evalueren op basis van stijfheid, componentgewicht, corrosieweerstand, slijtageomstandigheden en toepassingsvereisten. Kritische afmetingen zoals sleufgeometrie, gatpositie, vlakheid en pasvlakken kunnen in het inspectieplan worden opgenomen.
Voor armaturen die zowel positionele aanpassing als stabiele structurele ondersteuning vereisen, kan deze machinaal bewerkte gereedschapsplaat worden geproduceerd rond de daadwerkelijke installatieruimte, klemmethode en bijpassende componenten van de klant, in plaats van beperkt te zijn tot standaard plaatafmetingen.
| Parameter | Details |
| Productnaam | Precisie CNC-gefreesde sleufbevestigingsplaat |
| Merk | Xiangxing Xin |
| Bedrijf | Xiamen Xiangxing Xin Industrie en Handel Co., Ltd. |
| Producttype | Ingelaste bevestigingsplaat / gereedschapsplaat |
| Hoofdstructuur | Platte plaat, langwerpige sleuven, optionele zakken en montagegaten |
| Productie | CNC-frezen, gleufbewerking, boren, tappen |
| Plaatlengte | Volgens klanttekening |
| Plaatbreedte | Volgens klanttekening |
| Plaatdikte | Volgens klanttekening |
| Lengte van de sleuf | Volgens klanttekening |
| Sleufbreedte | Volgens klanttekening |
| Sleufafstand | Volgens klanttekening |
| Zakdiepte | Volgens klanttekening |
| Gat-/draadkenmerken | Volgens klanttekening |
| Materiaal | Volgens tekening en toepassing |
| Tolerantie | Volgens functionele vereisten |
| Oppervlakteafwerking | Bewerkte afwerking of gespecificeerde behandeling |
| Sollicitatie | Armaturen, gereedschappen, positioneringssystemen, mechanische montage |
| Productietype | Op tekeningen gebaseerde / op monsters gebaseerde productie |
| MOQ | Te bevestigen |
| Doorlooptijd | Bevestigd na tekeningbeoordeling |
| Inspectie | Volgens goedgekeurde technische tekening |
Langwerpige sleuven zorgen voor gecontroleerde beweging tijdens de installatie, waardoor de eindpositie vóór de bevestiging kan worden aangepast.
Sleuven, uitsparingen, pasgaten, draadgaten en referentievlakken kunnen volgens het montageontwerp in één plaat worden bewerkt.
Vlak bewerkte gebieden kunnen dienen als lokalisatie-, ondersteunings- of klemreferentie voor gereedschaps- en apparatuurassemblages.
Sleufpositie, afstand, plaatdikte, gatindeling en verzonken kenmerken kunnen rond het eigenlijke armatuur worden geproduceerd in plaats van standaardafmetingen.
Materiaal kan worden geselecteerd op basis van stijfheid, gewicht van de componenten, slijtvastheid, corrosieweerstand en arbeidsomstandigheden.
| Processtap | Beschrijving |
| Tekeningoverzicht | Bevestig plaatafmetingen, sleufindeling, gatposities, toleranties en montagevereisten |
| Materiaalvoorbereiding | Materiaal- en blanco-afmetingen voorbereiden volgens het goedgekeurde technische dossier |
| Referentie frezen | Zorg voor stabiele referentievlakken voor de daaropvolgende bewerking |
| Ruw frezen | Verwijder overtollig materiaal en vorm de basisplaatgeometrie |
| Sleufbewerking | Produceer langwerpige sleuven op de gewenste lengte, breedte en positie |
| Zakbewerking | Machine verzonken gebieden indien vereist door het ontwerp |
| Boren en tappen | Produceer montagegaten, lokalisatiegaten en schroefdraadvoorzieningen |
| Voltooi het frezen | Werk belangrijke vlakke en pasvlakken af |
| Ontbramen | Bewerkingsbramen en scherpe randen verwijderen |
| Oppervlakteafwerking | Pas indien nodig een specifieke behandeling toe |
| Inspectie | Controleer de sleufgeometrie, gatpositie, vlakheid en spie-afmetingen |
| Reiniging en verpakking | Reinig en bescherm de afgewerkte onderdelen vóór verzending |
Voor niet-standaard armatuurprojecten biedt Xiangxing Xin directe fabrieksproductie van precisie CNC-gefreesde sleufbevestigingsplaten via Xiamen Xiangxing Xin Industry and Trade Co., Ltd., ter ondersteuning van de technische coördinatie, van tekeningbeoordeling tot herhaalde productie.
Klanten kunnen sleufafmetingen, plaatdikte, gatposities, referentieoppervlakken en tolerantievereisten rechtstreeks bevestigen aan de bewerkingszijde.
2D-tekeningen, 3D-modellen en fysieke monsters kunnen worden beoordeeld voor de ontwikkeling van gereedschappen en armatuurcomponenten.
Sleuven, uitsparingen, montagegaten, draadposities en referentievlakken kunnen binnen één bewerkingsproject op elkaar worden afgestemd.
Vóór de bewerking kunnen de sleufverplaatsing, montagespeling, referentieoppervlakken en insteekposities worden beoordeeld op basis van de daadwerkelijke opspantoepassing.
Materialen kunnen worden beoordeeld op stijfheid, gewicht, slijtvastheid, corrosieweerstand en bedrijfsomstandigheden.
Xiangxing Xin ondersteunt prototype-evaluatie en herhaalde productie nadat de belangrijke afmetingen en technische vereisten zijn bevestigd.
