Precisie CNC-gefreesde getrapte tandwielas

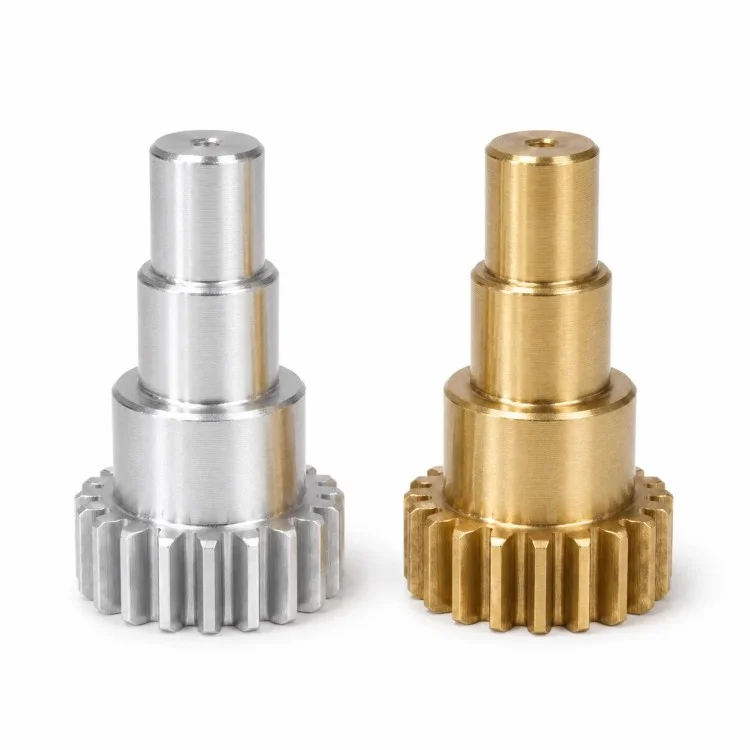

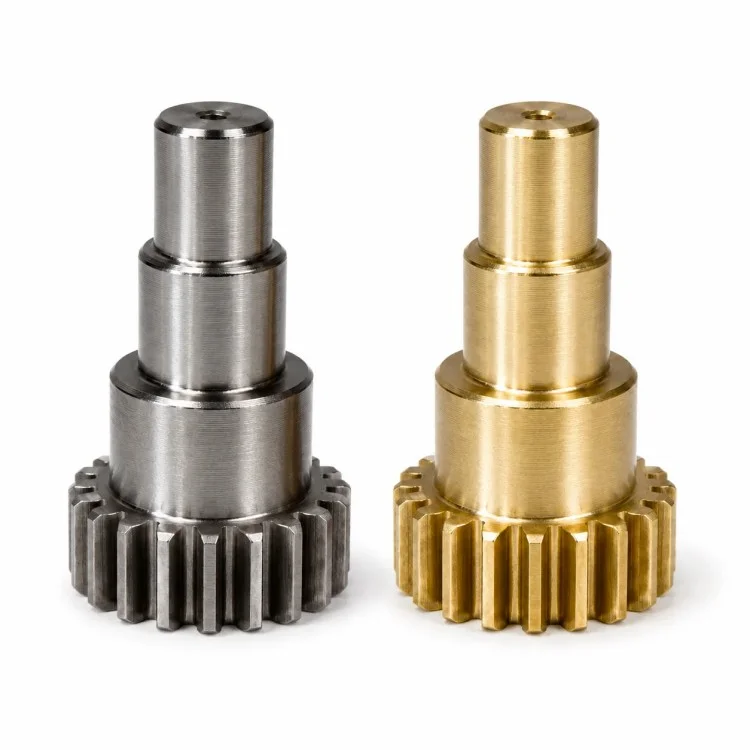

Voor OEM-transmissieprojecten is Xiangxing Xin een fabrikant van precisie-CNC-gefreesde tandwielassen met getrapte tandwielen, die zich richt op geïntegreerde roterende componenten waarbij de inschakeling van de tandwielen en de positionering van de as samen moeten worden geregeld. Het tandwiel is vervaardigd als onderdeel van hetzelfde onderdeel als de getrapte as, waardoor een directe mechanische relatie ontstaat tussen het tandgedeelte en de roterende tappen.

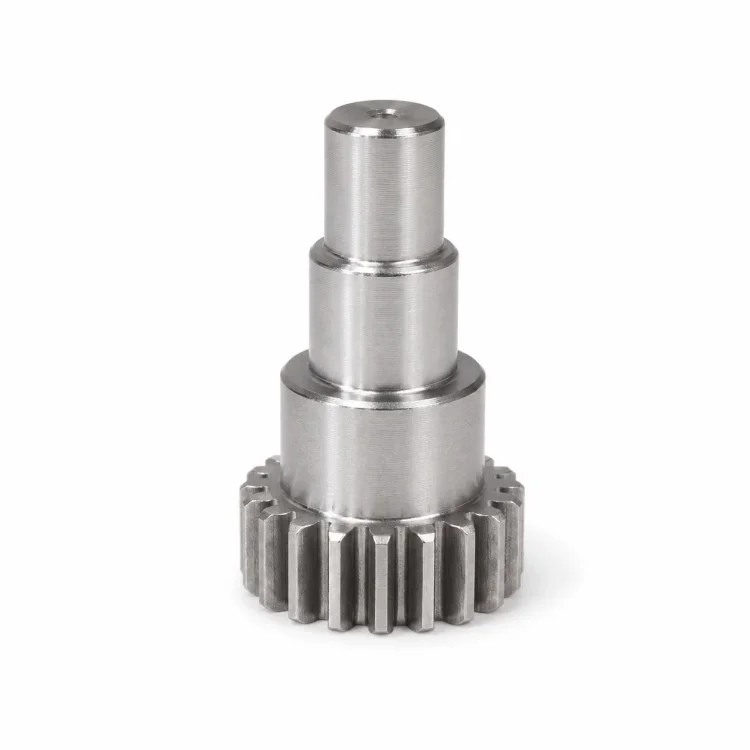

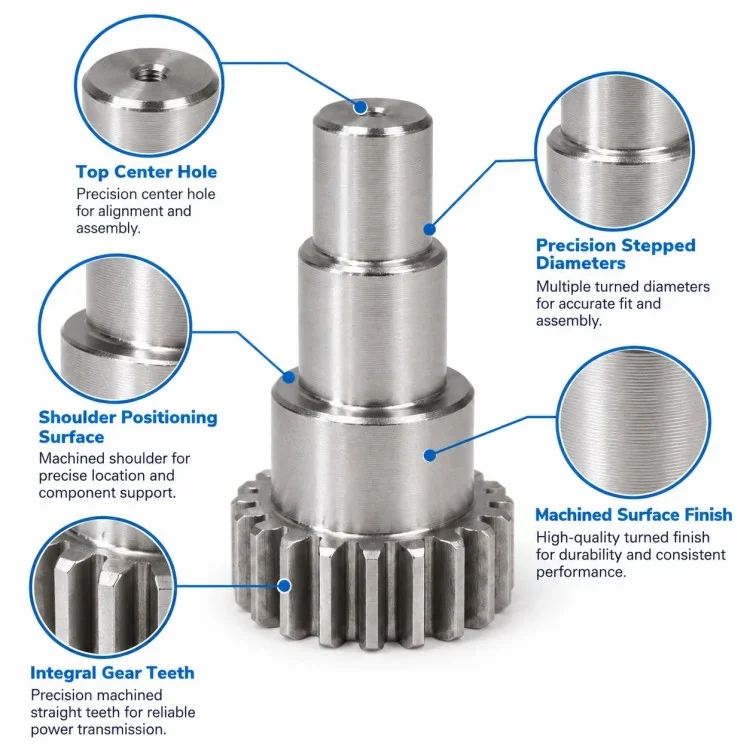

Meerdere asdiameters boven het tandwiel kunnen verschillende functies binnen het samenstel vervullen. Eén tap kan een lager of huls bevatten, een andere kan structurele ondersteuning bieden, terwijl het kleinere eindgedeelte kan dienen als extra positionerings- of verbindingsgebied. Het kleine axiale gat dat aan het uiteinde zichtbaar is, kan ook worden geproduceerd volgens de functionele vereisten van de klant in plaats van als een standaardkenmerk te worden behandeld.

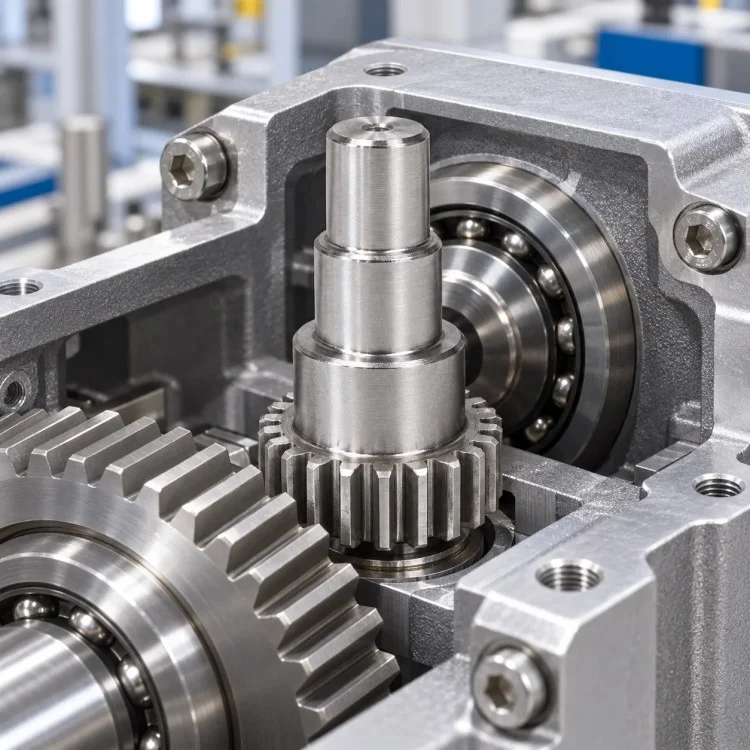

Een groot voordeel van deze constructie is dat koppeloverbrenging en aslocatie in één werkstuk zijn geïntegreerd. Dit vermijdt het toevoegen van een aparte tandwiel-naar-as-verbinding waar het oorspronkelijke machineontwerp een onderdeel uit één stuk vereist, maar het betekent ook dat het tandwielgedeelte, de tapdiameters en de axiale schouders moeten worden gepland rond een consistente referentiestrategie.

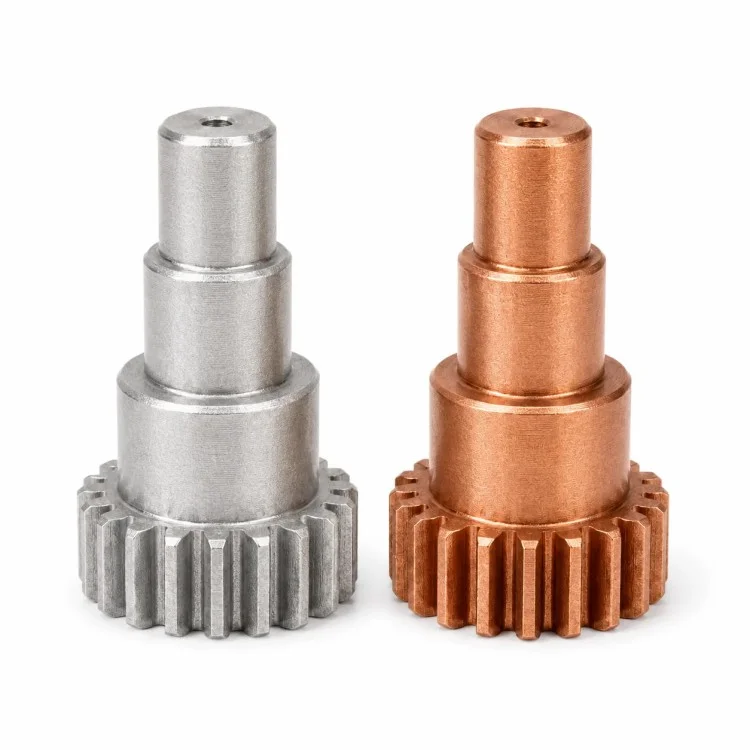

Afhankelijk van de belasting, slijtage en gebruiksomstandigheden kan geschikt roestvrij staal, koolstofstaal, gelegeerd staal, aluminiumlegering of andere bewerkbare materialen worden geselecteerd. Warmtebehandeling, oppervlakteharding, slijpen of coating mogen alleen worden toegepast als dit door de teken- en bedrijfsomstandigheden wordt vereist.

Xiamen Xiangxing Xin Industrie en Handel Co., Ltd.kan inspectie organiseren rond tandwielgerelateerde afmetingen, tapdiameters, schouderafstanden, totale slingeringsverhoudingen en kritische pasgebieden, zodat het voltooide onderdeel wordt geëvalueerd als een compleet transmissieonderdeel in plaats van als een tandwiel en as afzonderlijk.

Specificaties

Productieproces

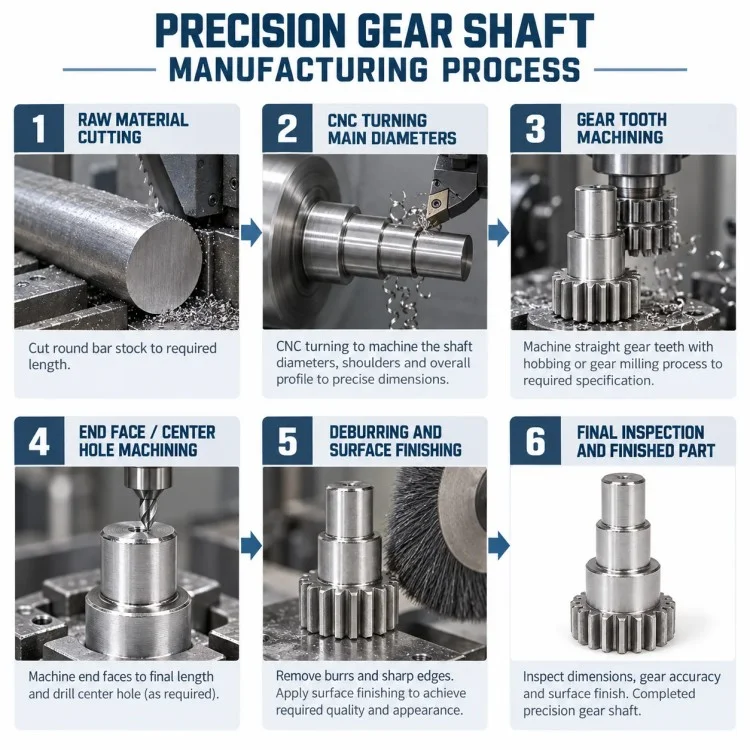

Voor deze precisie CNC-gefreesde getrapte tandwielas moeten het tandwielsnijden en de asbewerking via een gemeenschappelijk rotatiepunt met elkaar worden verbonden, zodat het tandgedeelte correct gerelateerd blijft aan de functionele tijdschriften.

Productvergelijking

Veelgestelde vragen

Vraag 1: Kunnen het tandwiel en de as als één massief onderdeel worden bewerkt?

Ja. Wanneer de tekening een integraal ontwerp specificeert en de materiaalroute geschikt is, kunnen het tandwiel en de getrapte as uit één werkstuk worden vervaardigd.

Vraag 2: Kunnen verschillende astappen verschillende toleranties hebben?

Ja. Lagerzittingen, lokalisatietappen en algemene steundiameters kunnen elk toleranties gebruiken die geschikt zijn voor hun werkelijke functie.

Vraag 3: Welke tandwielinformatie is vereist voor een offerte?

Geef de module of DP, het aantal tanden, de drukhoek, de breedte van het vlak, het materiaal, de warmtebehandeling, de kwaliteitseisen van het tandwiel en informatie over de paring op, indien beschikbaar.

Vraag 4: Kunnen de astappen na een warmtebehandeling worden geslepen?

Ja, als de vereiste pasvorm, maatvastheid of oppervlakteafwerking slijpen noodzakelijk maakt.

Vraag 5: Is het kleine gaatje aan het asuiteinde aanpasbaar?

Ja. Diameter, diepte en functie moeten de tekening van de klant volgen.

Vraag 6: Kan dit onderdeel worden gemaakt van gelegeerd staal?

Ja. Gelegeerd staal kan worden overwogen wanneer de toepassing een hogere sterkte of specifieke warmtebehandelingsprestaties vereist.

Vraag 7: Welke dimensies moeten als cruciaal worden beschouwd?

Typische kritische items zijn onder meer tandwielgerelateerde afmetingen, lagertappen, schouderafstanden, tandwiel-tot-tapslingering en pasvlakken, maar het uiteindelijke controleplan moet de tekening van de klant volgen.

Directe fabrieksvoordelen

Voor integrale transmissiecomponenten past Xiamen Xiangxing Xin Industry and Trade Co., Ltd. het Xiangxing Xin-proces toe ter ondersteuning van precisie-CNC-gefreesde getrapte tandwielasprojecten, van het beoordelen van tandwielgegevens tot prototypeverificatie en herhaalde productie.

Eén procesplan voor tandwiel en as

In plaats van het tandwiel en de as als niet-gerelateerde kenmerken te behandelen, kan het bewerkingstraject worden ontwikkeld rond één rotatiereferentiepunt en één functioneel assemblageconcept.

CNC draaien + tandwielbewerkingsintegratie

De fabriek kan het meerstapsdraaien, de tandwielvoorbereiding, de tandbewerking en de daaropvolgende afwerking coördineren volgens het daadwerkelijke onderdeelontwerp.

Kritieke journaalcontrole

Lagerzittingen en lokalisatietappen kunnen strengere inspecties en afwerkingen ondergaan, terwijl niet-kritieke steunsecties geschikte algemene toleranties kunnen gebruiken.

Coördinatie van warmtebehandeling

Wanneer stalen onderdelen hardheid of slijtvastheid vereisen, kan een warmtebehandeling worden opgenomen in het productietraject, samen met een planning voor de daaropvolgende afwerking.

Prototypemogelijkheden

Bestellingen van prototypes uit één stuk kunnen worden ondersteund, zodat de inschakeling van de tandwielen, de passing van de as en de montage van de apparatuur vóór de reguliere productie kunnen worden geverifieerd.

Herhaalproductieconsistentie

Nadat het eerste monster is goedgekeurd, kunnen kritische asafmetingen, tandwielreferenties en inspectiepunten worden behouden voor latere batches om de consistentie te verbeteren.
