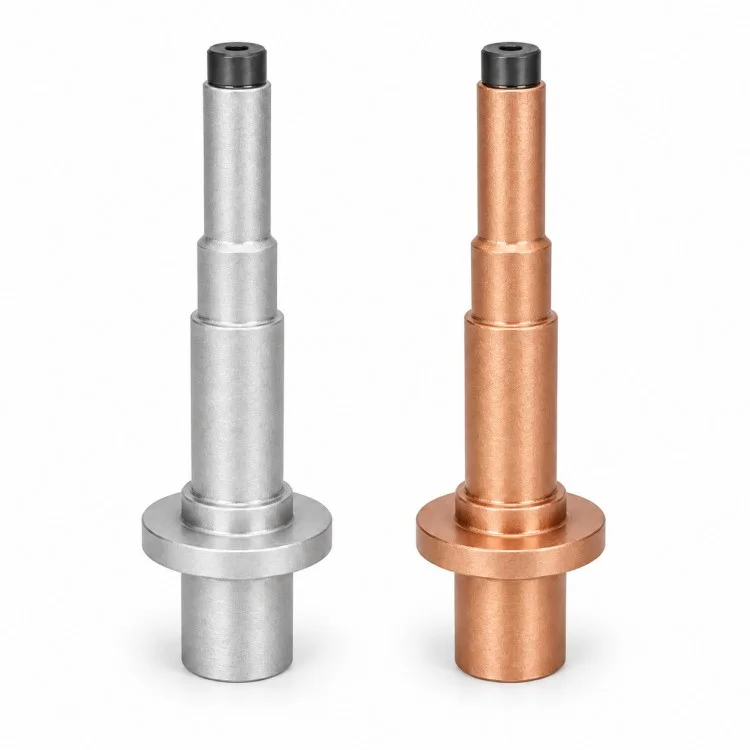

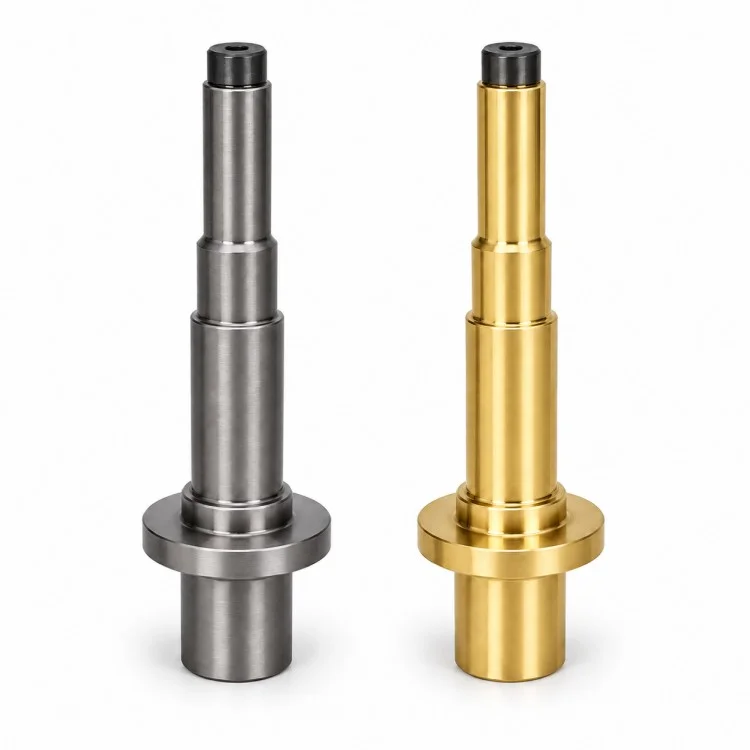

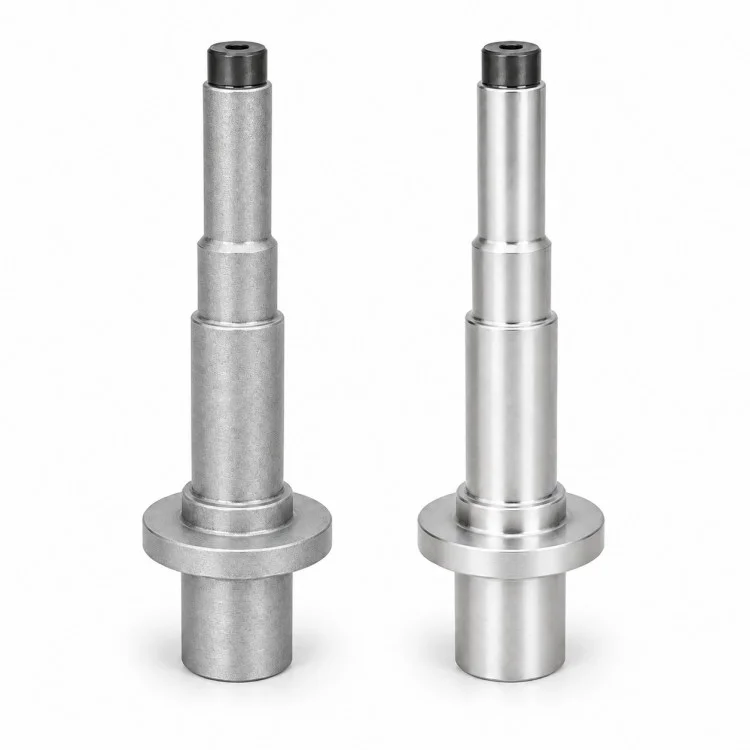

Waarom op maat gemaakte getrapte assen met flens de montagefouten bij OEM-automatiseringsmachines verminderen?

OEM-automatiseringsmachines hebben vaak last van assemblageafwijkingen, positioneringsafwijkingen en operationele trillingen, wat leidt tot vertragingen bij het opsporen van fouten, hoge herbewerkingspercentages en onstabiele prestaties van de apparatuur. Deze problemen worden voornamelijk veroorzaakt door standaard uniforme schachten zonder nauwkeurige positioneringsreferenties en gedifferentieerde pasvormstructuren. Op maat gemaakte CNC-gefreesde geflensde getrapte as lost deze problemen effectief op door montagefouten te minimaliseren en de consistentie van de apparatuur te verbeteren.Xiamen Xiangxing Xin Industrie en Handel Co., Ltd.gespecialiseerd in maatwerkPrecisie CNC-gefreesde geflensde getrapte asop maat gemaakt voor OEM-automatiseringsmachines en levert uiterst nauwkeurige, foutbestendige asoplossingen voor wereldwijde fabrikanten.

Veel voorkomende montagefouten veroorzaakt door standaardassen in OEM-productie

Oncontroleerbare axiale positionering:

Geen vaste montagereferentie, wat leidt tot inconsistente installatieposities van lagers, koppelingen en bussen

Geaccumuleerde maatafwijking:

Meerdere klemmingen en handmatige kalibratie genereren cumulatieve toleranties, wat resulteert in asslingering en trillingen van de apparatuur

Niet-overeenkomende pasnauwkeurigheid:

Een uniform tolerantieontwerp voldoet niet aan de gedifferentieerde nauwkeurigheidseisen voor het lokaliseren van oppervlakken en structurele steungebieden

Lage montage-efficiëntie:

Extra kalibratie en montage van accessoires verlengen de foutopsporingscycli van OEM-apparatuur en verhogen de arbeidskosten

Kernvoordelen

Integrale flens voor positionering zonder nulpunt

De geïntegreerde flens fungeert als een vaste axiale aanslag en montagereferentie, waardoor er geen aparte kragen nodig zijn. Het zorgt voor een consistente axiale afstand van alle op elkaar aansluitende onderdelen, waardoor positioneringsfouten bij herhaalde montage volledig worden opgelost.

Gedifferentieerd getrapt dagboekontwerp

Meerdere getrapte secties met onafhankelijke toleranties en oppervlakteafwerkingsconfiguraties worden aangepast volgens OEM-tekeningen. Precisiecontrole wordt toegepast op lagerlocatieoppervlakken, terwijl algemene toleranties worden aangenomen voor structurele steunsecties, waardoor nauwkeurigheid en kosten in evenwicht worden gebracht, terwijl oververwerking of onvoldoende precisiefouten worden vermeden.

CNC-bewerking uit één stuk elimineert cumulatieve fouten

Door gebruik te maken van eenmalige klem-frees-draai-verwerking wordt de coaxialiteit van alle getrapte tappen en flensvlakken strikt gecontroleerd. Er treedt geen herhaalde klemafwijking op, waardoor een langdurige stabiele rotatie van automatiseringsapparatuur wordt gegarandeerd.

Op maat gemaakte functionele aanpassingen voor diverse scenario's

Alle tapdiameters, schouderafstanden, flensdiktes en eindgeometrieën zijn aangepast op basis van de assemblagevereisten van OEM-apparatuur, waardoor één-op-één nauwkeurige afstemming met bijpassende onderdelen wordt gerealiseerd en adaptieve montagefouten worden geëlimineerd.

Precisieproductie en strikt kwaliteitscontrolesysteem

Materiaalaanpassing:

Optioneel roestvrij staal, koolstofgelegeerd staal, aluminiumlegering en messing, met inspectie van de grondstoffensamenstelling om structurele stabiliteit te garanderen

Zeer nauwkeurige bewerking:

Professionele CNC-draai- en freesdraaitechnologie, met belangrijke maattoleranties aangepast per functionele gebieden

Selectieve afwerkingsbehandeling:

Precisieslijpen voor belangrijke lagertappen en positioneringsoppervlakken om de oppervlakteruwheid en pasnauwkeurigheid te optimaliseren

Volledige dimensionale inspectie:

CMM- en micrometerprecisiedetectie voor flensloodrechtheid, astapcoaxialiteit en axiale afstand om defecte producten te elimineren

Brede toepassingsscenario's voor OEM-automatisering

Waarom voor ons kiezen

Professionele mogelijkheden voor maatwerkoplossingen:

Ondersteuning van tekening/3D-model/monsteraanpassing, one-stop-service van prototypeverificatie tot massaproductie

Foutloze structurele optimalisatie-ervaring:

Diepgaand begrip van de pijnpunten bij OEM-assemblage, gericht ontwerp van de asstructuur om de kosten voor nabewerking en foutopsporing te verminderen

Stabiele batchconsistentie:

Gestandaardiseerde proces- en inspectienormen zorgen ervoor dat er geen afwijkingen tussen batches zijn

Flexibele secundaire verwerking:

Ondersteun warmtebehandeling, oppervlaktebehandeling en andere aangepaste processen om zich aan verschillende werkomstandigheden aan te passen
